从杠杆到量子 · 一部按时间走的物理学第 6 章 / 第一单元 · 运动与天空

第 6 章 · 1630—1903

流体：从帕斯卡到飞机

空气有没有重量，一桶水怎样把力放大，水流为什么会突然乱成一团，人又怎样靠这些知识飞上了天。

阅读约 28 分钟两个可以动手的演示公式：3 个

序章第一单元 · 运动与天空 · 6 / 7终章

时代速写多姆山上的两根玻璃管

1648 年 9 月 19 日，法国中部的克莱蒙城。佩里埃（Florin Périer）一早出门，先去城里的米尼姆修道院，装好两根一模一样的玻璃管。每根管子一头封死，灌满水银，倒插进一盆水银里¹。

两根管里的水银都往下落了一截，停在 26 法寸 3 法分多一点，约合 71 厘米，管顶留下一段空空的玻璃²。佩里埃把一根留在修道院，另一根带上了城外的多姆山（Puy de Dôme）。这座火山海拔 1465 米¹。

半山腰的一处泉水边，水银柱是 25 法寸。到了山顶，只剩 23 法寸 2 法分，约 63 厘米²，比山下矮了大约 3 法寸。留在修道院的那一根，一整天都没有变¹。

设计这个实验的是佩里埃的妻弟，那年 25 岁的布莱兹·帕斯卡（Blaise Pascal）。他在前一年写信，请姐夫替他上山¹。帕斯卡推想，如果托住水银的是头顶那一大片空气的重量，那么爬得越高，头顶的空气越少，能托起的水银就越短³。山上的读数正是这样。

这一章讲流体，也就是会流动、没有固定形状的东西：空气、水、水银，还有血液。前半章讲静止的流体，核心是“压强”；后半章讲流动的流体，要处理速度、摩擦和湍流。最后落在一架用风洞数据设计出来的飞机上。

1644托里拆利在佛罗伦萨做水银实验，管里的水银停在约 76 厘米⁴。
1648佩里埃在多姆山上下测量水银柱，证明它随海拔降低¹。
1654—1657格里克用抽气机抽空铜半球，在雷根斯堡和马格德堡公开演示^5,6。
1662玻意耳发表空气压强与体积成反比的数据⁷。
1663帕斯卡的《论液体平衡》在他去世后出版³。
1738丹尼尔·伯努利出版《流体动力学》⁸。
1755欧拉在柏林宣读《流体运动的一般原理》，写出流体运动方程⁹。
1822—1845纳维和斯托克斯先后给方程加上流体的内摩擦^10,11。
1883雷诺用一丝染色的水，看清了水流从平稳变混乱的那一刻¹²。
1903莱特兄弟在基蒂霍克完成四次动力飞行¹³。

问题泵为什么抽不过十米

17 世纪的欧洲到处都在用抽水泵：矿井要排水，城市要供水，贵族的花园要喷泉。工匠们早就发现一件怪事，吸水泵从井里往上吸水，水柱最高只能升到十米上下，再高就吸不动了，泵做得再好也没用。

伽利略注意过这个限度。他把水能被吸上去的最大高度定为 18 臂长（braccia），约合 11 米^14,15。1630 年，巴利亚尼（Giovan Battista Baliani）写信告诉他，自己装了一根约 21 米高的虹吸管，水就是不过去。伽利略回信解释说，真空能产生的力有一个限度¹⁴。

在当时，这几乎是唯一说得通的解释。亚里士多德派相信“自然厌恶真空”，用这条原则解释抽吸、呼吸等一大堆现象¹⁶：你一拉活塞，自然不允许下面出现空隙，水只好跟上来。人们还普遍认为，空气天生是轻的，没有重量¹⁷。第 1 章讲过，亚里士多德论证过真空根本不可能存在。

1640—1643 年间，罗马数学家贝尔蒂（Gasparo Berti）想用实验检验水在管子里到底能停多高。据马焦蒂 1648 年写给梅森的信，他在自家院子里立起一根约 22 臂长的铅管做这个实验，在场的有托里拆利、耶稣会学者基歇尔和马焦蒂等人¹⁵。管顶那段没有水的地方，里面到底有什么？实验留下了这个让人坐立不安的问题。

先认识一个词：压强

压强是“压在每一块面积上的力”。同样一个人，穿运动鞋站在雪地里会陷下去，穿上滑雪板就不会，因为体重被分摊到了更大的面积上。今天压强的单位叫帕斯卡（Pa），1 帕就是每平方米上压 1 牛顿的力，大约是把一张纸平摊在桌上产生的压强。这个名字是 1971 年国际计量大会定下的¹⁸。我们头顶的大气，在海平面上产生约 101 325 帕的压强¹⁹，相当于每平方厘米上压着一公斤多的东西。

1644 — 1663托里拆利和帕斯卡：空气之海的底部

1644换一种重得多的液体

托里拆利（Evangelista Torricelli）在罗马跟伽利略的学生卡斯泰利学过数学，1641 年来到佛罗伦萨，陪伽利略度过了最后三个月¹⁷。他接着琢磨抽水泵的问题，猜想把水托住的也许是外面空气的重量。

如果是这样，就能做一个预言。水银比水重约 13.6 倍，同样的空气压着，只能托起十几分之一高的水银柱。十米高的水管很难摆弄，一米长的玻璃管就够了。

1644 年春天，他在佛罗伦萨做了这个实验：一根一端封闭的玻璃管灌满水银，用手指堵住开口，倒过来插进一盆水银里，再松开手指。管里的水银只下降了一部分，停在约 76 厘米的高度⁴，上面留出一段空着的玻璃。这段空间后来就叫托里拆利真空。

他把实验和解释写在 1644 年 6 月 11 日和 28 日给朋友里奇（Michelangelo Ricci）的两封信里，这是他本人描述这个实验仅有的两份文献^4,20。信里有一句后来常被引用的话，大意是“我们生活在空气之海的底部”¹⁷。佛罗伦萨伽利略博物馆做“真空”展览时，就拿这句话当了一节的标题⁴。

托里拆利也注意到，水银柱的高度每天会随天气起伏，可他关心的是真空和空气的重量，所以这件东西当时只叫“托里拆利管”¹⁷，还没人把它当作测天气的仪器。他 1647 年去世，年仅 39 岁¹⁷。

托住水银柱的道理，可以写成一个式子。液体在深度 h 处的压强，等于它上面那一整根液柱的重量除以底面积：

p = ρ g h

p: 压强（帕斯卡）
ρ: 液体的密度（千克/立方米）。水约 1000，水银约 13 600
g: 重力加速度，约 9.8 米/秒²
h: 液柱的高度（米）

读法：液体越重、越深，压强越大。反过来，外面的大气压 p 是固定的，能托起的液柱高度 h 就和液体的密度成反比：101 325 帕能托起 0.76 米的水银，或者 10.3 米的水。

下面这个演示把托里拆利的管子和佩里埃的山放在一起。你可以换液体，也可以把管子带到不同的海拔。

托里拆利管上山演示 1 · 换液体，改海拔

海拔 0 米

换成水试试。水柱要 10 米多高，比三层楼还高。这就是吸水泵的极限。泵只能把管子里的空气抽走，真正把水推上去的，是井外水面上的大气压。大气压只有这么大，水柱到了 10 米多就推不动了。伽利略的 18 臂长和这个数字很接近。

1646 — 1648帕斯卡：把管子带上山

托里拆利的实验经过梅森神父的通信网传到法国，1646 年帕斯卡听说了它¹。他也动手做这类实验，1647 年 10 月写成《关于真空的新实验》，引来不少否认真空存在的学者的反驳²¹。同年 9 月 23 日，笛卡尔来拜访他，两人为真空争了两天。笛卡尔后来声称，是自己建议帕斯卡做这些实验的²¹。

水银柱停在 76 厘米，可以说是空气的重量托着它，也可以说是“自然厌恶真空”的力量只有这么大。两种解释都能说明同一个读数。帕斯卡想要一个能分出胜负的实验：如果是空气的重量，那么到了高处，头顶的空气变少，水银柱应当变矮；如果是“厌恶真空”，山顶和山脚没理由不同³。他写信给住在克莱蒙的姐夫佩里埃，请他上山去量¹。

开头那次登山就是这个实验。它的设计很讲究：两根一样的管子，一根留在山下当对照，以排除“这一天天气变了”的可能¹。这和序章里海什木遮灯的做法是同一个思路，只改变一个条件，看结果跟着变不变。

木刻：几个戴三角帽的人站在山顶，中间一人手持一根竖直的长玻璃管，管底插在一个小盆里，旁边的人在本子上记录 — **佩里埃在多姆山顶测量托里拆利管**，扬·达尔让（Yan Dargent）木刻，19 世纪¹。看画面中央：一人扶着竖直的玻璃管，管底插在水银盆里，旁边的人正在记录读数。人物的三角帽和服装是 18 世纪的样式，画家并没有照 1648 年的实际情形画。Yan Dargent，公有领域 · 美国国会图书馆藏，经 Wikimedia Commons

帕斯卡很快把佩里埃的报告印成小册子，题为《关于液体平衡的大实验的记述》¹。同一时期，罗贝瓦尔、奥祖、帕斯卡，后来还有意大利的西芒托学院和英国的玻意耳，都做过一个更巧妙的“真空中的真空”实验：把整套托里拆利实验放进真空里做，管里的水银一点也托不住，全部落回盆中；放进空气，水银又升了起来²²。

托里拆利管从此有了新用途。高度可以用它来量，天气也可以。后面“它怎么改变了世界”一节会讲，它怎样变成了天气预报的主角。

1653 — 1663帕斯卡定律：一桶水就是一台机器

从 1653 年起，帕斯卡把他对液体的研究写成《论液体平衡》，MacTutor 数学史网站称它是历史上第一部系统的流体静力学著作²¹。书在他去世后的 1663 年才出版³。

书里最有名的是这样一个设想：一个装满水的密闭容器，开两个口，各装一个活塞，一个活塞的面积是另一个的 100 倍。一个人推小活塞，就能和 100 个人推大活塞打成平手。帕斯卡说，一个装满水的容器，是一条新的力学原理，也是一台新机器，能把力放大到你想要的任何程度¹⁶。

原因是，施加在密闭液体上的压强，会原封不动地传到液体的每一处。这就是帕斯卡定律。小活塞上的压强等于大活塞上的压强，写成 F₁ / A₁ = F₂ / A₂。面积大 100 倍，力就大 100 倍。代价是小活塞要推 100 厘米，大活塞才升 1 厘米，和杠杆一样，省力就要费距离。

同一本书还演示了一个违反直觉的现象：液体对容器底部的压强，只取决于液面有多高，和装了多少液体、容器是什么形状都没有关系²³。细长的管子和宽大的水桶，只要水面一样高，底部受的压强就一样。这个“流体静力学佯谬”最早由荷兰的斯蒂文分析过，帕斯卡在书里做了演示；后来的物理课上，演示它的仪器常常就叫“帕斯卡装置”²³。

海平面的大气压101 325 帕约等于 760 毫米水银柱，或 10.3 米水柱¹⁹

多姆山顶约 85 毫米佩里埃量到的水银柱比山下矮这么多²

帕斯卡的机器1 人 = 100 人两个活塞面积比 1 : 100 时¹⁶

1650 — 1676抽气机：马德堡半球和玻意耳

1654 — 1672格里克：16 匹马拉不开的铜球

格里克（Otto von Guericke）1602 年生于德国马格德堡，后来当上了这座城市的市长²⁴。1631 年三十年战争中，马格德堡被攻破洗劫，约两万居民被杀⁶。

他从另一头着手研究真空。既然大家争论真空能不能存在，那就造一台机器，把一个容器里的空气抽出来。1650 年代初，他造出了抽气机，样子像一个阀门反装的打气筒。他先试着抽木桶，木桶总是漏气，最后换成铜球才成功²⁴。

最有名的演示用的是两个铜制半球，直径约 1.2 英尺（约 37 厘米），对口合在一起，抽掉里面的空气²⁵。1654 年，他在雷根斯堡的帝国议会上演示过抽气实验⁶。伽利略博物馆的说明是，1657 年在马格德堡公开演示时，两队各 8 匹马朝相反方向拉，才把两个半球拉开⁵。打开阀门放进空气，两个半球就自己掉了下来²⁴。

铜版画：前景是两队马朝相反方向拉，中间连着一个铜球；画面上方单独画着两个半球、一个皮圈和阀门部件；远处是一座城市 — **格里克《马德堡新实验》（1672）中的版画**，图版标题 ICONISMUS XI。看画面**中间的马队**：左右各一队马，用绳子拴在铜球两边往外拉。上方是零件图：分开的和合上的铜球、塞子（图 IV），还有一个圆环（图 II）。Otto von Guericke，公有领域 · 美国国会图书馆藏，经 Wikimedia Commons

马为什么拉不开？可以自己算一下。直径 37 厘米的圆，面积约 0.1 平方米，乘上每平方米约 10 万牛的大气压，约一万牛。也就是说，如果里面抽得一干二净，外面的空气就以一吨多重物的力量把两个半球压在一起。格里克的抽气机抽不干净，实际的力小一些，但也足够让马队吃力了。

格里克的演示很快出了名。耶稣会学者肖特（Gaspar Schott）1657 年出版《水力—气动力学》，介绍了格里克的仪器和实验⁶。格里克自己的书《关于真空空间的马格德堡新实验》直到 1672 年才在阿姆斯特丹出版⁵。他还演示过：在抽空的容器里摇铃听不到声音，动物会死去，火焰会熄灭²⁵。第 21 章讲静电时，还会再见到这位市长。

1660 — 1676玻意耳：空气是一根弹簧

格里克的消息传到英国，学者玻意耳（Robert Boyle）也想要一台抽气机。造出它的是他的助手胡克（Robert Hooke），胡克大约从 1655 年起就受雇于他⁷。1660 年，玻意耳出版《关于空气弹性及其效应的物理—力学新实验》，书里记录了用这台抽气机做的 43 个实验⁷。

玻意耳关心的是空气的另一种性质，它像弹簧一样，压它，它就往回顶。批评者不服，他便在 1662 年第二版的附录里补上了一组数字。他和胡克拿一根 J 形玻璃管，短的一端封死，长的一端开口，从开口往里倒水银。倒得越多，封在短端的那一小段空气就被压得越小。量出水银柱的高度，就知道空气受了多大的压强⁷。

表里两栏数字显示，压强加倍，空气的体积就减半。写成今天的式子是 pV = 常数，这就是玻意耳定律。有意思的是，玻意耳本人并没有用文字把它写成一条定律，要比较表里的两栏数字才看得出来。他还说明，是同行汤利（Richard Towneley）先提出了压强与体积的这种关系⁷。1676 年，法国的马略特独立发表了同样的结果，并补充说温度必须保持不变，所以法国人至今叫它马略特定律⁷。

托里拆利和帕斯卡证明了空气有重量，玻意耳又证明了它有弹性。空气是一种可以被称量、被压缩的物质，这个观念从此站稳了。

1738 — 1845流动起来：伯努利、欧拉、纳维和斯托克斯

前面讲的都是不动的流体。可是河水在流，血液在流，风在吹。流动的水是什么规律？它对管壁的压力还是 ρgh 吗？接下来一百年，回答这些问题的主要是数学家。

1738丹尼尔·伯努利：流得快，压得轻

丹尼尔·伯努利（Daniel Bernoulli）生于 1700 年，父亲约翰·伯努利也是有名的数学家^8,26。他做过血液流动和血压的医学研究，这是他研究流体的动机之一⁸。1727—1733 年在圣彼得堡期间，他写成《流体动力学》（Hydrodynamica），1738 年在斯特拉斯堡出版^8,26。书名是他自己起的，意思是把讲静止液体的“流体静力学”和讲水流的“水力学”合成一门学问²⁶。

他用的工具是“活力守恒”，也就是第 5 章讲过的那场“活力”之争里莱布尼茨一方的原理，今天看就是能量守恒的前身^8,26。他把管子里的水想成一片一片的薄层，跟踪每一层的速度和高度，算出了水从容器小孔里流出的速度⁸。

他发现，水流动的时候，对管壁的压力比静止时小，流得越快，压得越轻。这个结论很出人意料。他用两个办法演示：在一根水平流水管上接一根竖直的细管，或者在管壁上开个小孔让水往上喷，水能升到的高度都低于水箱里的水面²⁶。

书里还有一章用气体粒子的碰撞来解释空气的压强，这是气体动理论的雏形⁸，第 11 章再讲。书出版后，他的父亲约翰·伯努利出了一本《水力学》，大量取材于儿子的工作，却把出版日期标得比儿子的书还早，想抢优先权^8,26。这本书实际是哪一年出的，两份来源说法不同，一说 1739 年，一说 1742 年^8,26。

今天说的伯努利方程，是把这个结论写成了一个简洁的式子：

p + ½ ρ v² = 常数

p: 流体在某一点的压强（帕斯卡）
ρ: 流体的密度
v: 流体在这一点的速度（米/秒）
½ρv²: 单位体积流体的动能。前提是沿着同一条流线、高度不变、摩擦可以忽略

读法：沿着一条流线，速度变大的地方，压强就变小，两者此消彼长。水龙头开大，出水口附近压强下降；风吹过屋顶，屋顶上方压强变低，大风能把屋顶掀起来。

不过，伯努利本人并没有写出这个式子。他用的变量是管子截面的比值，不是速度；他讨论的也只是水对管壁的压力，没有讨论流体内部的压强²⁶。把它写成沿流线成立的一般规律，是后来欧拉的工作²⁶。

1752 — 1757欧拉：把牛顿第二定律用到每一滴水上

欧拉（Leonhard Euler）是伯努利的朋友，第 5 章已经出场过。1750 年前后，他在一篇研究河流的论文里，第一次推出了在任意定常流动中沿流线成立的伯努利定律²⁶。

他更大的贡献是提出，流体内部的每一点都有一个压强，压强从一处到另一处的变化，就是推动那一小团流体的力。有了这个“压强场”，就可以把牛顿第二定律（力等于质量乘加速度）用到无穷小的一团流体上²⁶。1752 年 8 月 31 日，他在柏林宣读了第一篇这样的论文；1755 年 9 月 4 日又宣读了《流体运动的一般原理》，1757 年刊出^26,9。今天的欧拉方程就出自这篇论文。

欧拉方程把整个流体的运动归结为几个方程，原则上只要知道开始时的状态，就能算出以后的一切⁹。法国数学家拉普拉斯常说：读欧拉吧，他是我们所有人的老师²⁶。

但欧拉方程描述的是一种理想流体，它没有内摩擦。真实的水和空气都有一点“黏”，蜂蜜就更黏了。法国的达朗贝尔想用这类方程算出物体在流体里受到多大的阻力，没有算成²⁶。阻力问题，恰恰是造船和后来造飞机最关心的问题。

1821 — 1845纳维和斯托克斯：加上摩擦

法国工程师纳维（Claude-Louis Navier）在欧拉方程里加上了流体分子之间的作用力。1821 年他写出不可压缩流体的方程，1822 年写出黏性流体的方程¹⁰。纳维还是悬索桥理论的开创者，可他在塞纳河上主持建造的一座悬索桥出了问题，被市议会下令拆除¹⁰。

1845 年，英国剑桥的斯托克斯（George Gabriel Stokes）发表《论运动流体的内摩擦理论》。他发现纳维、泊松和圣维南已经得到了类似的方程，但因为自己的出发点不同，还是发表了¹¹。这组方程后来就叫纳维—斯托克斯方程。今天的天气预报、飞机设计、血管里的血流模拟，算的基本都是它。

这组方程写下来快两百年了，数学家还是没能证明，它在三维空间里的解是不是总存在、总是光滑的。2000 年，美国克雷数学研究所把它列为七个“千禧年难题”之一，悬赏 100 万美元²⁷。研究所的说明里说，这组方程 19 世纪就写出来了，人们对它的理解却仍然很少²⁷。

1883雷诺：水流是直的还是曲折的

有了纳维—斯托克斯方程，工程师照样算不出水管里的阻力。麻烦出在一种现象上。同一根管子，水流慢的时候平平稳稳，一层层滑过去，叫层流；流快了，会突然变得翻滚混乱，叫湍流。湍流的阻力大得多。什么时候会变？

雷诺（Osborne Reynolds）1842 年生于贝尔法斯特，1868 年起在曼彻斯特的欧文斯学院（后来的曼彻斯特大学）当工程学教授，一当就是 37 年²⁸。1883 年，他在英国皇家学会的《哲学汇刊》上发表了一篇论文，题目很长，意思是“决定水流是直的还是曲折的条件，以及平行管道中阻力规律的实验研究”¹²。

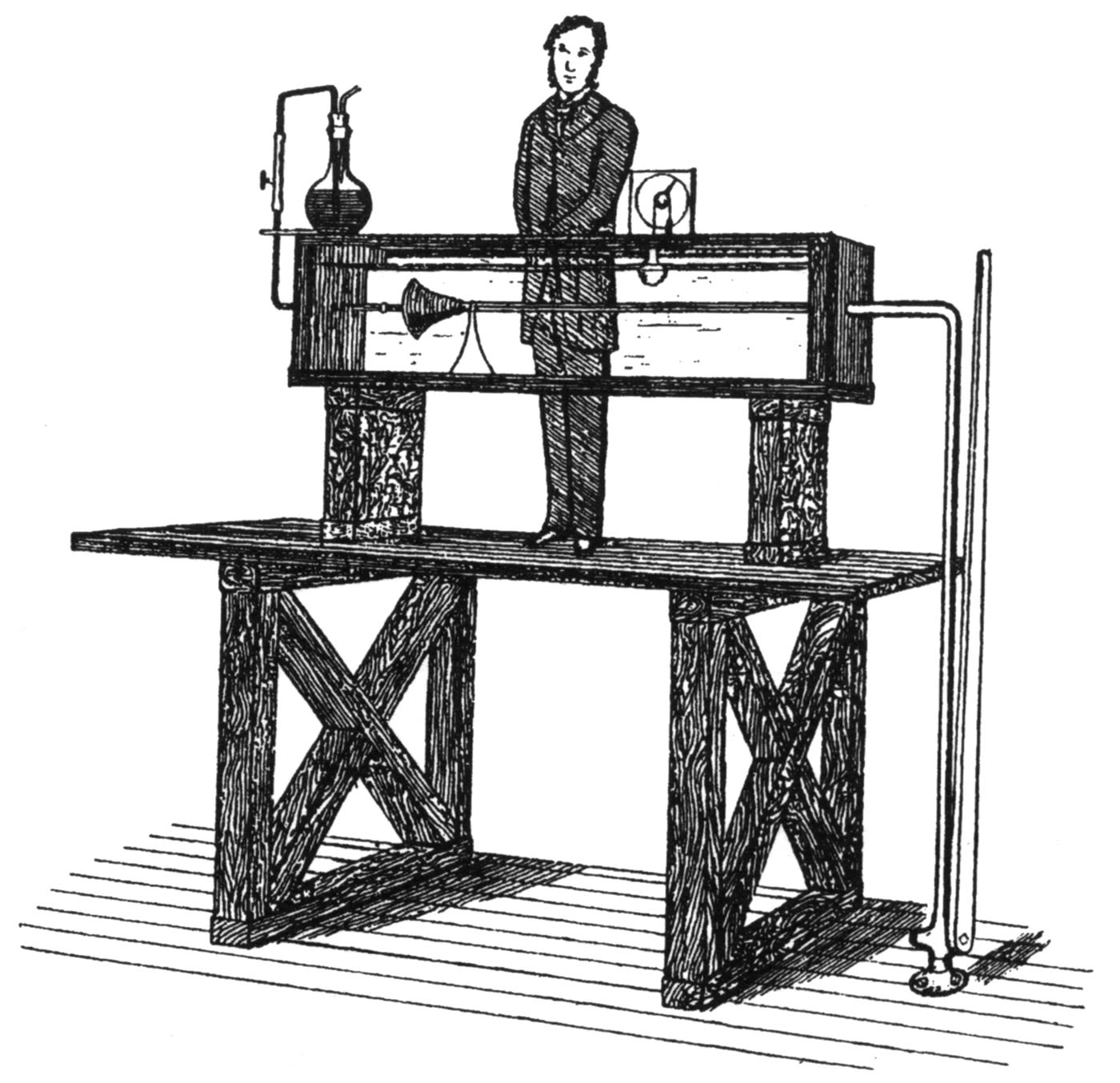

线描插图：一个男子站在高台上，身旁是一个长方形玻璃水箱，水箱里横着一根带喇叭口的玻璃管，左上方有一个装染料的烧瓶，右边有一根竖管通到地面 — **雷诺 1883 年论文中的装置图**。看**水箱里**那根横放的玻璃管，左端是喇叭形的进水口。**左上角**的烧瓶装着染色的水，通过细管把一丝染料送到喇叭口中央。水从管子右端流出，沿竖管下到地面，出口的阀门用长杆在高台上控制¹²。Osborne Reynolds，1883，公有领域 · Wikimedia Commons

装置的关键是那一丝染料。水箱里的水从喇叭口流进玻璃管，染料顺着管子中央流下去，就成了一根“示踪线”。管子有 1 英寸、半英寸和四分之一英寸三种粗细，水位读数精确到百分之一英寸，用来算流速¹²。

流速低的时候，染色线笔直地贯穿整根管子，像画在玻璃里一样。流速加大到某个值，染色线会在某处突然破碎，染料一下子散满整个管子的截面²⁹。雷诺还发现，在临界速度附近，层流和湍流会一段一段交替出现¹²，今天叫“间歇性”。

雷诺最重要的发现，是什么时候变不单看流速。管子越粗、流速越快，越容易乱；水越黏，越不容易乱。几样东西要合成一个数来看：

Re = ρ v D ÷ μ

Re: 雷诺数，一个没有单位的纯数
ρ: 流体的密度（千克/立方米）
v: 流速（米/秒）
D: 管子的直径（米）
μ: 黏度，流体有多“黏”。蜂蜜比水黏几千倍

读法：分子里是让流体往前冲的惯性，分母里是让它保持规矩的黏性。Re 小，黏性占上风，是层流；Re 大，惯性占上风，容易变成湍流。圆管里的分界线在 2000 左右。

μ 和 ρ 常合在一起写成 μ/ρ，叫运动黏度。室温的水约 0.000 001 平方米/秒，甘油大约是水的一千倍。下面的演示就用它来算。

临界值是多少，雷诺自己也很小心。他让水箱里的水静置很久、把扰动减到最小，湍流要到 Re 约 13 000 才出现；有扰动时，约 2000 就出现了²⁹。他又测量管中压力的损失，发现低于 2020 时阻力和流速成正比，超过之后阻力增长得快得多¹²。1895 年，他给出转变的临界值在 1900 到 2000 之间¹²。范·戴克的《流体运动图集》登过雷诺原装置的照片，配了一句玩笑话：曼彻斯特街上的现代交通，让临界雷诺数比雷诺测出的 13 000 低了不少¹²。这台装置至今还保存在曼彻斯特大学²⁸。

“雷诺数”这个名字是德国物理学家索末菲 1908 年在罗马的国际数学家大会上起的¹²。至于圆管里的湍流从哪个确切的数开始能够持续下去，直到 2011 年才由德国马普学会等机构的团队用大量实验和计算测定，约为 2040^29,30。

雷诺的染色线演示 2 · 改流速、管径和液体

流速 4.0 厘米/秒水箱静置很久

试着用 1 英寸的管子、温水，把流速从 4 厘米/秒慢慢往上调：过了约 7.5 厘米/秒，染色线开始一段一段地破碎。换成半英寸的管子，要快一倍才会乱。雷诺当年也比较过 5 °C 和 22 °C 的水¹²，冷水更黏，要流得更快才会乱。

雷诺数的用处远不止水管。它说明，两个大小不同的流动，只要雷诺数相同，流动的样子就相同。一个缩小 20 倍的飞机模型放在风洞里吹，要想得到和真飞机一样的结果，就得设法让雷诺数对上。这条原理后来决定了风洞该怎样造。

1799 — 1903从凯利的银圆到基蒂霍克

一百多年里，流体力学和想上天的人几乎各走各的路。数学家的方程算不出机翼上的力，造飞机的人只能自己去量。

1799 — 1853凯利：把飞机拆成三件事

英国的凯利爵士（George Cayley）在 1799 年做了一枚小小的银圆片。一面刻着一架飞机：固定的机翼，船形的机身，带操纵面的十字形尾翼，还有作为螺旋桨前身的旋转桨叶；另一面画着机翼在飞行中受到的力³¹。这个设计把三件事分开了：固定的机翼负责升力，桨叶负责推进，尾翼负责操纵³¹。

1804 年，他用一根旋转的长臂带着翼面兜圈子，测量空气的作用力，发现带弯度的机翼能让固定翼飞行成为可能；同年造出一架约 5 英尺长的模型滑翔机³¹。1809—1810 年，他在《尼科尔森杂志》上发表《论空中航行》，为空气动力学研究打下了基础，可当时没多少人注意³¹。

晚年他造了可以载人的滑翔机。1849 年，一个仆人十岁的儿子乘它离开了地面。1853 年，他的车夫乘一架三翼滑翔机飞越了英格兰北部的布朗普顿山谷，约 900 英尺（275 米），这是有记录的第一次成年人乘飞行器飞行^31,32。

1889 — 1896李林塔尔：两千次滑翔

德国的李林塔尔（Otto Lilienthal）长期研究鸟的翅膀。1889 年，他出版《鸟类飞行——航空的基础》，书里把不同弯度的翼面受到的空气作用力制成了表格，结论是弯曲的翼面比平板好得多³³。

从 1891 年到 1896 年，他造了 18 种滑翔机，飞了两千多次。滑翔距离从最初的 80 英尺，增加到后来的 1150 英尺³³。1894 年，他堆了一座人工小山，山顶有个盖着土的棚子，用来存放滑翔机³³。他吊在机翼下面，靠摆动身体、移动重心来应付滑翔机的晃动³³。

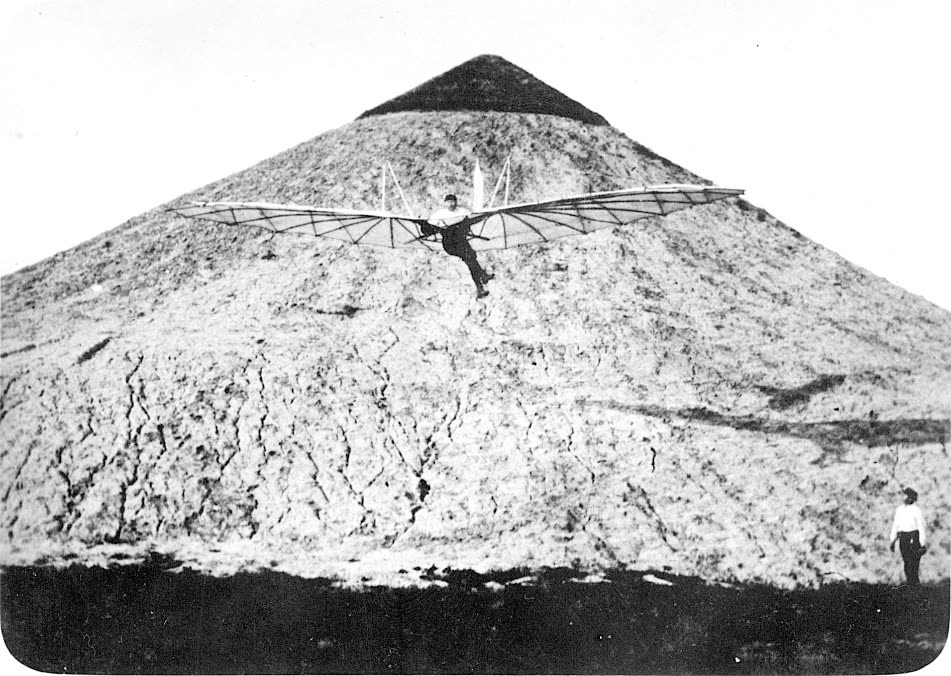

黑白照片：一个人吊在一架张开的单翼滑翔机下方，飞在一座圆锥形的小山前面，右下角站着一个旁观者 — **李林塔尔驾驶单翼滑翔机**，1895 年。看**机翼中间**：他双臂撑在机翼的框架上，下半身悬空，身体往哪边摆，重心就往哪边移。机翼像鸟翼一样有弯度。背景是他用来起飞的小山³³。Richard Neuhauss 摄，公有领域 · Wikimedia Commons

1896 年 8 月 9 日，他的滑翔机在空中失速坠落，第二天他因脊椎折断去世³³。他的著作被译成多种文字，他飞行时的照片传遍世界，让人们相信人确实可以跃入空中、停留在空中。美国一对开自行车店的兄弟，就从他那里得到了灵感和资料³³。

1901莱特兄弟：自己造一座风洞

威尔伯和奥维尔·莱特（Wilbur and Orville Wright）从 1899 年开始研究飞行¹³。1901 年，他们试飞了一架翼展 22 英尺、翼面积 315 平方英尺的滑翔机，这是当时人类飞过的最大的滑翔机。可它产生的升力远比计算的少³⁴。据奥维尔后来回忆，威尔伯当时说，一千年内人都飞不起来³⁴。

他们的计算用的是那个时代的升力公式：升力等于一个系数 k，乘速度的平方，乘翼面积，再乘一个和翼形、角度有关的升力系数。k 叫斯米顿系数，被沿用了将近 150 年，李林塔尔也用它，取值 0.005^34,35。算出来不对，要么是李林塔尔的表格错了，要么是这个系数错了。

那年秋天，他们在自行车店里造了一座风洞：一个 6 英尺长、截面 16 英寸见方的木箱，一头装风扇，用皮带从车间的天轴带动，风速每小时 25 到 35 英里，箱顶开一扇玻璃窗用来观察^36,37。箱里的天平是用断钢锯条、自行车辐条和废金属拼出来的，一台测升力，一台测升力和阻力的比值³⁷。模型翼用薄钢片剪好，再锤、锉、焊成各种弯度³⁶。

10 月底到 11 月初，他们先粗测了约 200 种翼形；从 11 月 22 日起正式测试 38 种翼型，每一种测 45 个角度，到 12 月中旬做完³⁴。结果出乎他们意料，李林塔尔的表格对他自己那种翼形大体是对的，错的是斯米顿系数³⁴。他们测出的值约 0.0033，现代测定的值是 0.00326³⁵。一个用了一个半世纪的数，被两个自行车商用一只木箱改正了。

1903基蒂霍克的十二秒

有了自己的数据，他们设计了 1902 年的滑翔机和 1903 年的动力飞机³⁶。机翼两侧可以扭转，左右两边的升力因此不同，飞行员就能控制飞机的横向倾斜¹³。他们在自行车店机械师查理·泰勒的帮助下，自己造了一台 12 马力的汽油机。两副螺旋桨装在机翼后面，兄弟俩把螺旋桨看作“旋转的机翼”，用风洞里得到的翼型知识来设计它¹³。

1903 年 12 月 17 日，在北卡罗来纳州基蒂霍克附近，奥维尔驾驶飞机飞了 12 秒，距离 120 英尺（36 米）。这天一共飞了四次，第二、三次都在 200 英尺左右；第四次由威尔伯驾驶，飞了 59 秒、852 英尺（约 256 米）。大家正在议论这次长距离飞行时，一阵风把停在地上的飞机掀翻，滚过了沙地¹³。

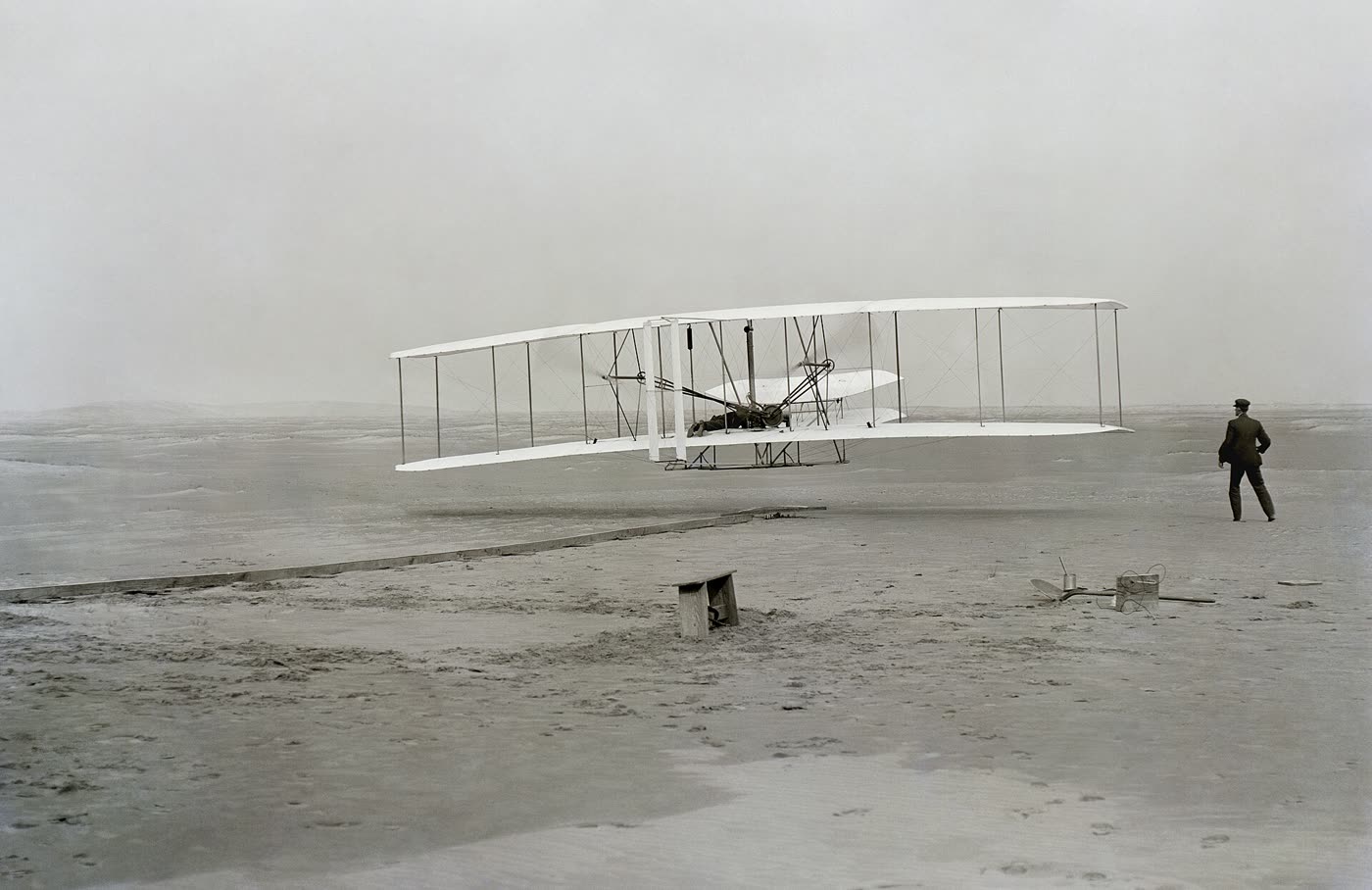

黑白照片：一架白色双翼飞机离地几英尺，飞过平坦的沙地，右边一个穿深色衣服的人站着看，前景有一张小木凳和地上的木轨 — **第一次动力飞行**，1903 年 12 月 17 日上午，约翰·T·丹尼尔斯摄。看**机翼中间**：奥维尔趴在下翼上驾驶。右边站着的是刚刚松开右翼的威尔伯。地上那条长木条是起飞用的滑轨，飞机在 12 秒里飞了 120 英尺¹³。John T. Daniels，公有领域 · 美国国会图书馆藏，经 Wikimedia Commons

这架飞机 1928 年曾借给伦敦的科学博物馆展出，1948 年回到美国，在首飞 45 周年那天正式捐给史密森学会¹³，现藏美国国家航空航天博物馆。

影响它怎么改变了世界

这一章的知识分成了几条路走进日常生活：压强变成了机器，气压计变成了天气预报，水银柱变成了医生的单位，风洞变成了航空业的地基。

一 · 液压：用一桶油推动重物

帕斯卡说一桶水能把力放大到任何程度，一百多年后才有人把它造成了机器。英国发明家布拉马（Joseph Bramah）1795 年取得水压机的专利，这被认为是他最重要的发明，原理正是帕斯卡定律³⁸。他的作坊还培养出莫兹利、惠特沃斯等一批精密机械的开拓者³⁸。

英国纽卡斯尔的律师阿姆斯特朗（William Armstrong）在本城码头上装了世界上第一台水力起重机，1847 年开办埃尔斯维克工厂，生产液压机械、起重机和桥梁，后来又造大炮³⁹。他设计的液压蓄能塔能储存高压水，格里姆斯比码头至今还立着一座约 300 英尺高的³⁹。伦敦塔桥 1894 年启用，两扇桥面靠阿姆斯特朗公司造的锅炉、蒸汽泵和蓄能器开合，八十多年里开启了四十多万次，直到 1976 年才换掉⁴⁰。

液体传递压力，也传到了汽车上。1921 年的杜森伯格 A 型车，是第一款装四轮液压刹车的量产汽车⁴¹。脚踩下踏板，压强经过刹车油原样传到四个车轮，大小不同的油缸把脚上的力放大⁴¹。今天的汽车刹车、挖掘机的长臂、飞机的起落架和舵面，靠的都是帕斯卡那个“装满水的容器”。

二 · 气压计：从托里拆利管到天气预报

托里拆利已经注意到水银柱随天气起伏¹⁷。两百年后，这件事变成了一个国家机构的日常工作。1854 年，英国成立气象局，由海军军官菲茨罗伊（Robert FitzRoy）领导。沿海各站每天上午 9 点观测气压、温度、风向风力、云量和天气，用当时最新的电报发到伦敦⁴²。

1859 年 10 月 25 日夜里，一场风暴横扫爱尔兰海，约 800 人丧生，133 艘船沉毁，其中包括蒸汽帆船“皇家宪章号”⁴³。菲茨罗伊分析后认为，这场风暴本来可以追踪到。1861 年 2 月，他开办了全国风暴警报服务；同年 8 月 1 日，《泰晤士报》登出了第一份公开的天气预报^42,43。当时科学界不少人怀疑天气能否预报，菲茨罗伊承受着很大压力，1865 年自杀身亡。公开预报一度停止，1879 年因为公众要求又恢复了⁴²。

今天天气图上的“高压”“低压”，单位是百帕。海平面的标准大气压 101 325 帕，就是 1013.25 百帕¹⁹。

三 · 毫米汞柱：医生手里的托里拆利管

量血压时，医生说“120/80”，单位是毫米汞柱，也就是托里拆利管里水银柱的高度。最早量血压的是英国牧师黑尔斯（Stephen Hales）。他在一匹马的动脉上接了一根竖直的长玻璃管，血液在管里升到心脏以上 8 英尺 3 英寸，约 2.5 米。这是有记录的第一次血压测量⁴⁴。

直接插管当然没法用在病人身上。1896 年，意大利医生里瓦—罗奇（Scipione Riva-Rocci）发明了绑在上臂、可以充气的袖带。袖带充气后压住上臂的动脉，不用再切开血管⁴⁴。早期的袖带血压计用水银压力计读数，毫米汞柱这个单位就是这样留下来的。丹尼尔·伯努利当年研究流体，动机之一就是想弄懂血流和血压⁸。

四 · 风洞：从自行车店到每年 47 亿人次

莱特兄弟的风洞原件已经不在了，1930 年代奥维尔亲自监督复制了一台，今天陈列在费城的富兰克林研究所³⁷。风洞从此成了造飞机的标准工具。美国 1915 年成立国家航空咨询委员会（NACA），也就是后来 NASA 的前身⁴⁵。

NACA 很快碰上了雷诺数的问题。缩小的模型在普通风洞里吹，雷诺数比真飞机小得多，测出的数据不准。曾在德国格丁根工作的蒙克（Max Munk）出了个主意，把整个风洞装进一个大钢罐里，加压到 20 个大气压。空气密度变成 20 倍，1/20 的模型就有了和真飞机相同的雷诺数⁴⁶。这座“变密度风洞”1920 年代初投入使用，是世界上第一座加压风洞，让 NACA 成了一流的研究机构^45,46。

从 1903 年那 12 秒算起，一百多年后，2024 年全球定期航班共运送旅客 47 亿人次，起飞 3740 万架次⁴⁷。今天设计机翼，风洞试验和求解纳维—斯托克斯方程的计算机模拟，仍是两件基本工具。

误解机翼、方程和马

误解一 · 机翼上表面路程长，空气要和下面的空气“同时”到达后缘，所以跑得快

这是流传最广的升力解释，课本和百科里都出现过。美国航天局格伦研究中心专门列出了它的错处⁴⁸。第一，没有任何理由要求上下两团空气同时到达。实际上，走上表面的空气比走下表面的先到后缘，原本挨在一起的两团空气，到了后缘并不会重新会合。第二，对称翼型上下一样长，纸飞机的机翼是一块平板，它们照样能产生升力；有些低阻翼型的下表面反而更长。第三，按“等时”算出的上表面流速，比实际慢得多，算出的升力太小。第四，它解释不了飞机为什么能倒着飞⁴⁸。

正确的说法是，机翼以一定角度迎着气流，把流过它的空气往下偏转。上表面的气流确实更快，按伯努利方程，那里的压强更低，上下的压强差就是升力⁴⁸。伯努利方程没有错，错的是“等时”这个前提。

误解二 · 伯努利方程是伯努利写出来的

丹尼尔·伯努利在 1738 年确实发现了“流得快、压得轻”，但他用的变量是管子截面的比值，讨论的只是管壁上的压力²⁶。第一次在一般的流动中推出沿流线成立的伯努利定律的，是欧拉²⁶。科学里用人名命名的定律，常常只是说明谁最早抓住了它的要点。

误解三 · 马德堡半球实验是 1654 年在雷根斯堡，用 16 匹马

这是最常见的版本，可来源之间说法并不一致。《今日物理》只说格里克 1654 年在雷根斯堡的帝国议会上做过演示⁶；伽利略博物馆写的是 1657 年在马格德堡，两队各 8 匹马⁵；琳达·霍尔图书馆只说 1650 年代初，每边 8 匹²⁴。格里克 1672 年书里的版画画的是每边 8 匹马。可以确定的是，他做过不止一次演示，至于马在哪一次、拉了几匹，记载各不相同。

承上启下从可以算准，到算不准

上一章讲到，欧拉、拉格朗日、哈密顿把牛顿力学改写成分析力学，勒威耶靠计算天体摄动找到了海王星。这一章是同一套力学搬进了水和空气。伯努利用的是“活力守恒”，欧拉把牛顿第二定律用到每一小团流体上，纳维和斯托克斯又加上了摩擦。方程写出来了，原则上，流体的未来和行星的未来一样，可以从现在推算出来。

雷诺的染色线却给这种信心打了一个问号。同一根管子，同样的流速，水箱静置与否，结果就可能完全不同；湍流里那些翻滚的漩涡，细节几乎没法预测。今天的天气预报算的就是空气的流体方程，可是预报只能看几天，再往后就不准了。下一章讲混沌。方程完全确定，结果却可能无法预测，这样的系统从天体到天气都有。

这一章还和热学那条线交汇。玻意耳定律说明气体可以被压缩，伯努利在《流体动力学》里用粒子碰撞解释气体压强。第二单元会接着问：气体的温度和压强，到底是什么在动？到第 11 章，伯努利的这个想法会在气体动理论里重新出现。

自测五个问题

1. 为什么吸水泵最多只能把水吸上十米左右，而托里拆利的水银柱只有 76 厘米？

泵只是把管子里的空气抽走，把水推上去的是外面的大气压。大气压能托起的液柱高度和液体的密度成反比（p = ρgh）。海平面的大气压约 101 325 帕，能托起约 10.3 米的水；水银的密度约是水的 13.6 倍，所以只能托起约 0.76 米。

2. 佩里埃为什么要准备两根管子，一根留在山下？

为了排除“这一天天气变了”之类的其他原因。山下那根一整天读数不变，山上那根变矮了约 3 法寸，说明变化只来自海拔。这和海什木遮灯的做法一样，只改变一个条件，看结果跟着变不变。

3. 一台液压千斤顶，小活塞面积 2 平方厘米，大活塞面积 200 平方厘米。手在小活塞上施加 100 牛的力，大活塞能顶起多大的力？代价是什么？

按帕斯卡定律，两边压强相等，F₂ = F₁ × A₂ / A₁ = 100 × 100 = 10 000 牛，约能顶起一吨重的东西。代价是距离：小活塞要推下 100 厘米，大活塞才升起 1 厘米。

4. 为什么说“上下两团空气同时到达后缘”的升力解释是错的？正确的说法是什么？

没有物理原因要求它们同时到达，实测中上表面的空气先到；对称翼型和平板纸飞机也能产生升力；按等时算出的流速和升力都太小；也解释不了倒飞。正确的说法是机翼把气流往下偏转，上表面流速更快、压强更低，上下压强差产生升力。

5. 用 1 英寸（约 2.54 厘米）的管子输送室温的水（μ/ρ 约 0.000 001 平方米/秒），流速 20 厘米/秒，雷诺数大约是多少？是层流还是湍流？

Re = v × D ÷ (μ/ρ) = 0.2 × 0.0254 ÷ 0.000 001 ≈ 5100，远超 2000，在一般有扰动的情况下是湍流。雷诺把水箱静置很久、把扰动降到最低时，Re 到约 13 000 才出现湍流，所以在那种条件下它仍可能保持层流。

参考来源本章依据

Linda Hall Library，“Florin Périer”，Scientist of the Day. lindahall.org
Académie de Nancy-Metz，TRAAM《La pression de l'air》教师手册（佩里埃 1648 年读数表）。sites.ac-nancy-metz.fr
Linda Hall Library，“Blaise Pascal”，Scientist of the Day，2017. lindahall.org
Museo Galileo（Istituto e Museo di Storia della Scienza），“Horror vacui? – The historical experiments: Torricelli's experiment”. imss.fi.it
Museo Galileo，“Magdeburg hemispheres”（In depth）。catalogue.museogalileo.it ；imss.fi.it
Physics Today，“Magdeburg hemispheres”，Backscatter，1 December 2021. physicstoday.aip.org
Science History Institute，Distillations，“Full Boyle”. sciencehistory.org
MacTutor History of Mathematics（University of St Andrews），Daniel Bernoulli 传记。mathshistory.st-andrews.ac.uk
The Euler Archive（University of the Pacific），E226 “Principes généraux du mouvement des fluides”. scholarlycommons.pacific.edu
MacTutor History of Mathematics（University of St Andrews），Claude-Louis Navier 传记。mathshistory.st-andrews.ac.uk
MacTutor History of Mathematics（University of St Andrews），George Gabriel Stokes 传记。mathshistory.st-andrews.ac.uk
N. Rott，“Note on the history of the Reynolds number”，Annual Review of Fluid Mechanics 22 (1990) 1—11. doi.org
Smithsonian National Air and Space Museum，“1903 Wright Flyer”. airandspace.si.edu
Museo Galileo，“Horror vacui? – Baliani's syphon”. imss.fi.it
Museo Galileo，“Gasparo Berti” 传记与“Berti's experiment”。catalogue.museogalileo.it ；imss.fi.it
W. Whewell，History of the Inductive Sciences，3rd ed.，London: Parker，1857—1858，Vol. I，p. 346（19th Century Science 数字化本）。geology.19thcenturyscience.org
Linda Hall Library，“Evangelista Torricelli”，Scientist of the Day. lindahall.org
NIST，Special Publication 330，Appendix 1（第 14 届国际计量大会 1971 年命名帕斯卡）。nist.gov
BIPM，10th CGPM (1954) Resolution 4：Definition of the standard atmosphere. bipm.org
Museo Galileo，“Horror vacui? – Michelangelo Ricci”. imss.fi.it
MacTutor History of Mathematics（University of St Andrews），Blaise Pascal 传记。mathshistory.st-andrews.ac.uk
Museo Galileo，“Horror vacui? – Pascal's experiments”. imss.fi.it
Museo Galileo，Apparatus for showing the hydrostatic paradox（藏品说明）。catalogue.museogalileo.it
Linda Hall Library，“Otto von Guericke”，Scientist of the Day. lindahall.org
T. B. Greenslade Jr.，Kenyon College，Instruments for Natural Philosophy：“Magdeburg Hemispheres”. physics.kenyon.edu
O. Darrigol & U. Frisch，“From Newton's mechanics to Euler's equations”，Physica D 237 (2008) 1855—1869（会议文本，Observatoire de la Côte d'Azur）。oca.eu
Clay Mathematics Institute，“Navier–Stokes Equation”与“Millennium Prize Problems”. claymath.org ；claymath.org
J. D. Jackson（University of Manchester），Osborne Reynolds: scientist, engineer and pioneer. personalpages.manchester.ac.uk
Max-Planck-Gesellschaft，Forschungsbericht 2011，Max-Planck-Institut für Dynamik und Selbstorganisation：Rohrströmung – der kritische Punkt. mpg.de
K. Avila, D. Moxey, A. de Lozar, M. Avila, D. Barkley & B. Hof，“The onset of turbulence in pipe flow”，Science 333 (2011) 192—196. doi.org
U.S. Centennial of Flight Commission，“Sir George Cayley”. centennialofflight.net
The Open University，“First flight”（凯利 1853 年载人滑翔）。research-archive.stem.open.ac.uk
U.S. Centennial of Flight Commission，“Otto Lilienthal”. centennialofflight.net
U.S. Centennial of Flight Commission，“The Wright Brothers – 1901”. centennialofflight.net
NASA Glenn Research Center，“Lift Equation of the 1900s”. grc.nasa.gov
NASA Glenn Research Center，“Wright 1901 Wind Tunnel”. grc.nasa.gov
The Franklin Institute，“Wind Tunnel”（莱特风洞复制品）。fi.edu
Institution of Mechanical Engineers，“Archive: How a pioneering hydraulic engineer helped pour the perfect pint”（约瑟夫·布拉马）。imeche.org
Science Museum Group Collection，“Armstrong, William George 1810—1900”. collection.sciencemuseumgroup.org.uk
Tower Bridge（City of London Corporation），“Sir William Armstrong”. towerbridge.org.uk
ASME，Landmark #284：Duesenberg 4-Wheel Hydraulic Braking System. asme.org
Met Office，“Robert FitzRoy and the early Met Office”. acct.metoffice.gov.uk
Met Office，“Tragedy and warnings: the origins of the Shipping Forecast”. metoffice.gov.uk
Royal College of Physicians of Edinburgh，“Blood Pressure in the College Collections”. rcpe.ac.uk
National Park Service，“Variable Density Tunnel”. nps.gov
D. D. Baals & W. R. Corliss，Wind Tunnels of NASA，NASA SP-440，1981，ch. 2. hq.nasa.gov
ICAO，Annual Report 2024：“The World of Air Transport in 2024”. icao.int
NASA Glenn Research Center，“Incorrect Lift Theory”. grc.nasa.gov

图片：均来自 Wikimedia Commons，许可见各图说明。
